如何使用微機繼電保護測試儀進行故障再現試驗

返回打印來源：儀天成電力時間：2018/01/09 閱讀：次

在電力工作者日常的工作中，如果高壓電力設備發生了故障后，一時找不到原因，就可以使用微機繼電保護測試儀來進行故障再現試驗，用以模擬故障重新發生，從而找出故障發生的原因。微機繼電保護測試儀故障再現試驗的基本原理為將故障錄波器等數據記錄設備所記錄下來的按ANSI/IEEE C37.111-1991COMTRADE數據格式編寫的電流電壓波形數據文件，輸入到測試儀中，由測試儀將其波形再現出來，對保護裝置等設備進行測試。
每一個標準的記錄文件由三種類型文件組成，三種文件分別為引導、組態、數據文件，三種文件名相同，用不同的后綴名來區分，分別為.HDR、.CFG、.DAT。每次進行再現試驗時必須三個文件齊全。

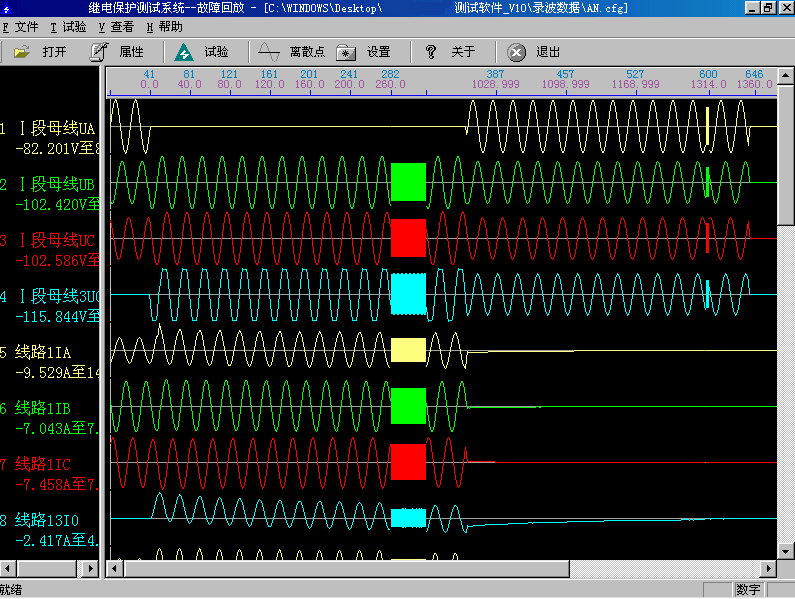

試驗前首先打開某一個記錄文件。記錄文件可以放在任何子目錄中，在“打開文件”對話框中查找，找到所在子目錄后程序會自動將所有后綴為.CFG的文件名列出。選定某一文件后程序自動將該名字的.CFG和.DAT文件調入，并將所有電壓電流波形及其通道名稱等顯示在屏幕上。另外還可以通過工具欄的按鈕查看文件屬性、波形離散采樣點等。
按下“試驗”按鍵，進入一個多頁試驗選項對話框中：
一、選擇需要進行試驗的錄波電壓和電流線路。可以整組電壓、整條線路電流的方式選擇，也可以三相電壓、三相電流分相獨立選擇。
二、選擇需要回放的錄波時間段，即起止時間點。時間點是按波形采樣點數為基本單位的。時間點可以直接鍵入數據，也可按鍵盤上“↑”、“↓”鍵增減。
三、是按原始比例輸出，還是按PT、CT變比變換后輸出。按變比輸出時將數據除以該變比值。另外，如果某一相數據需要反180? 相位后輸出，可以設變比為一負數，如設為“-1/1”，則該相將以反相原比例輸出。
四、自動將所選擇的數據全部傳送至下位機，以待進行回放輸出。
五、正式進行回放試驗。該頁中“上按鈕”使測試儀循環輸出第一周波的波形，等待按下“下按鍵”；按下“下按鍵”，測試儀將輸出整個記錄波形直至回放時間段終點，再現整個過程。也可以不按“上按鍵”而直接按“下按鍵”，此時將一次性地回放完起止時間段的整個波形。
試驗結束后，計算機自動將測試結果在硬盤“試驗報告\故障再現\”子目錄下按文本格式存檔，并可用“打印”按鈕進行顯示、打印。亦可以拷貝出來由WORD等編輯工具進行編輯、修改。
