YD系列油浸式試驗變壓器

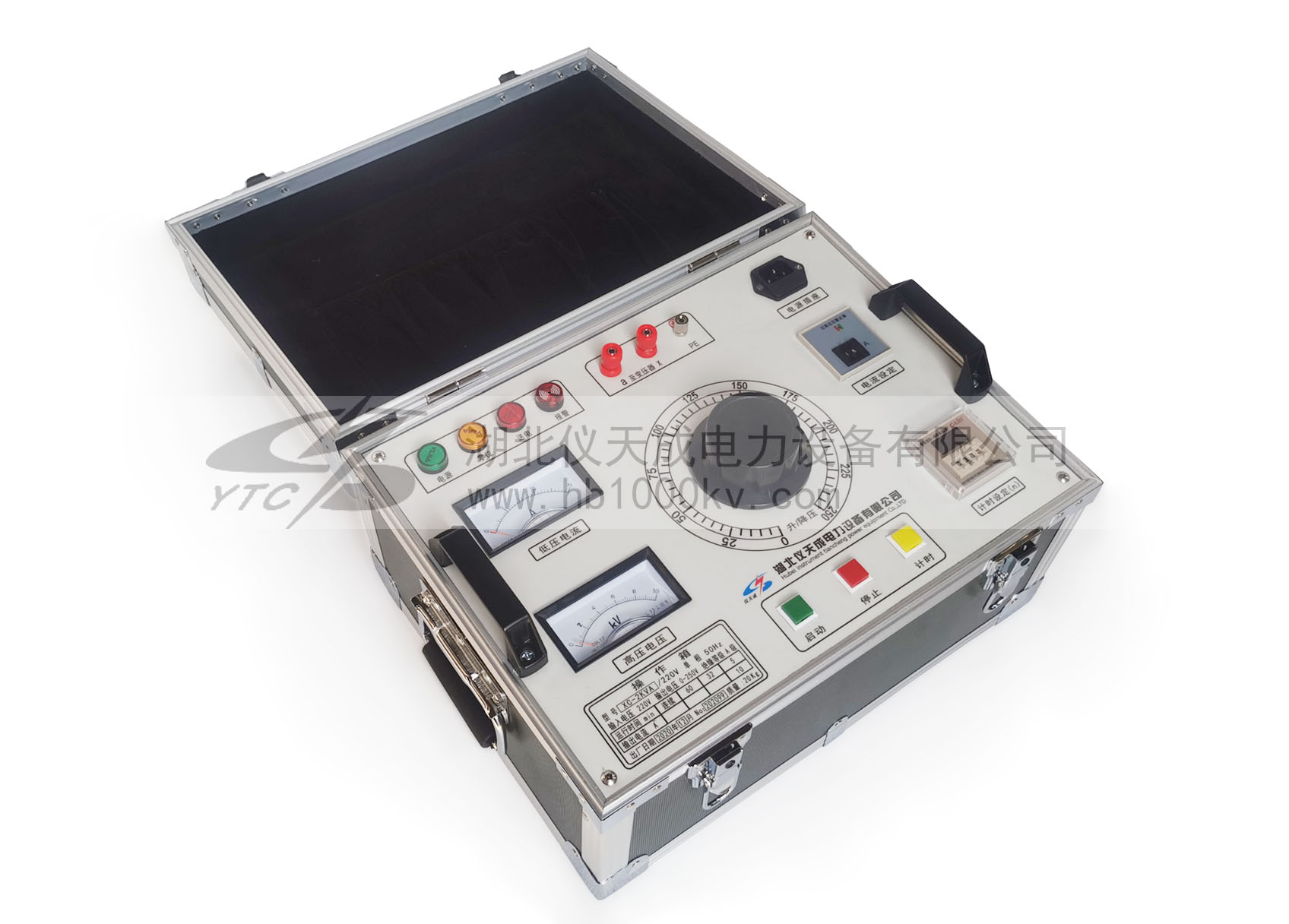

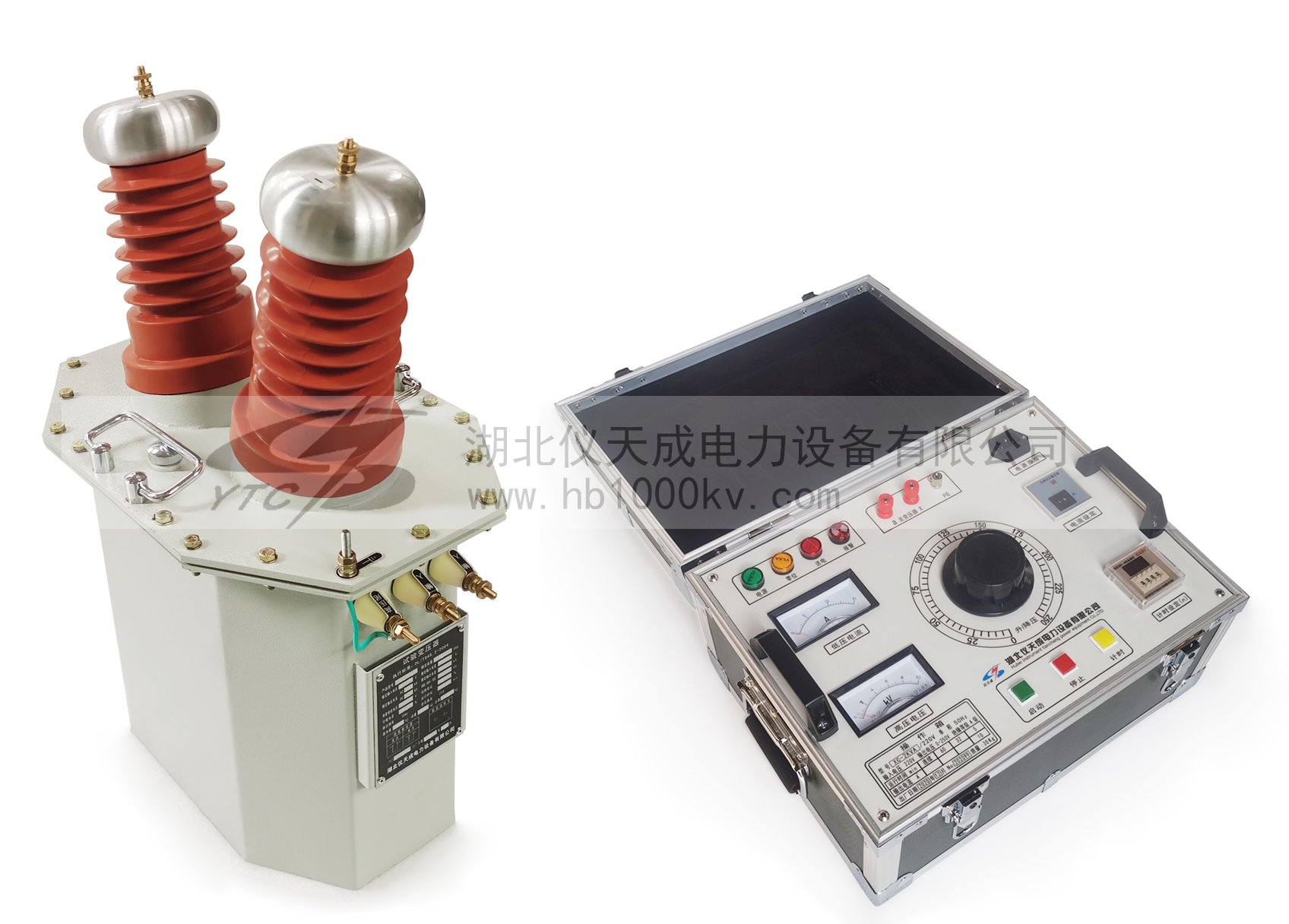

YD系列油浸式試驗變壓器是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由YD系列油浸式試驗變壓器和控制箱（臺）組成，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

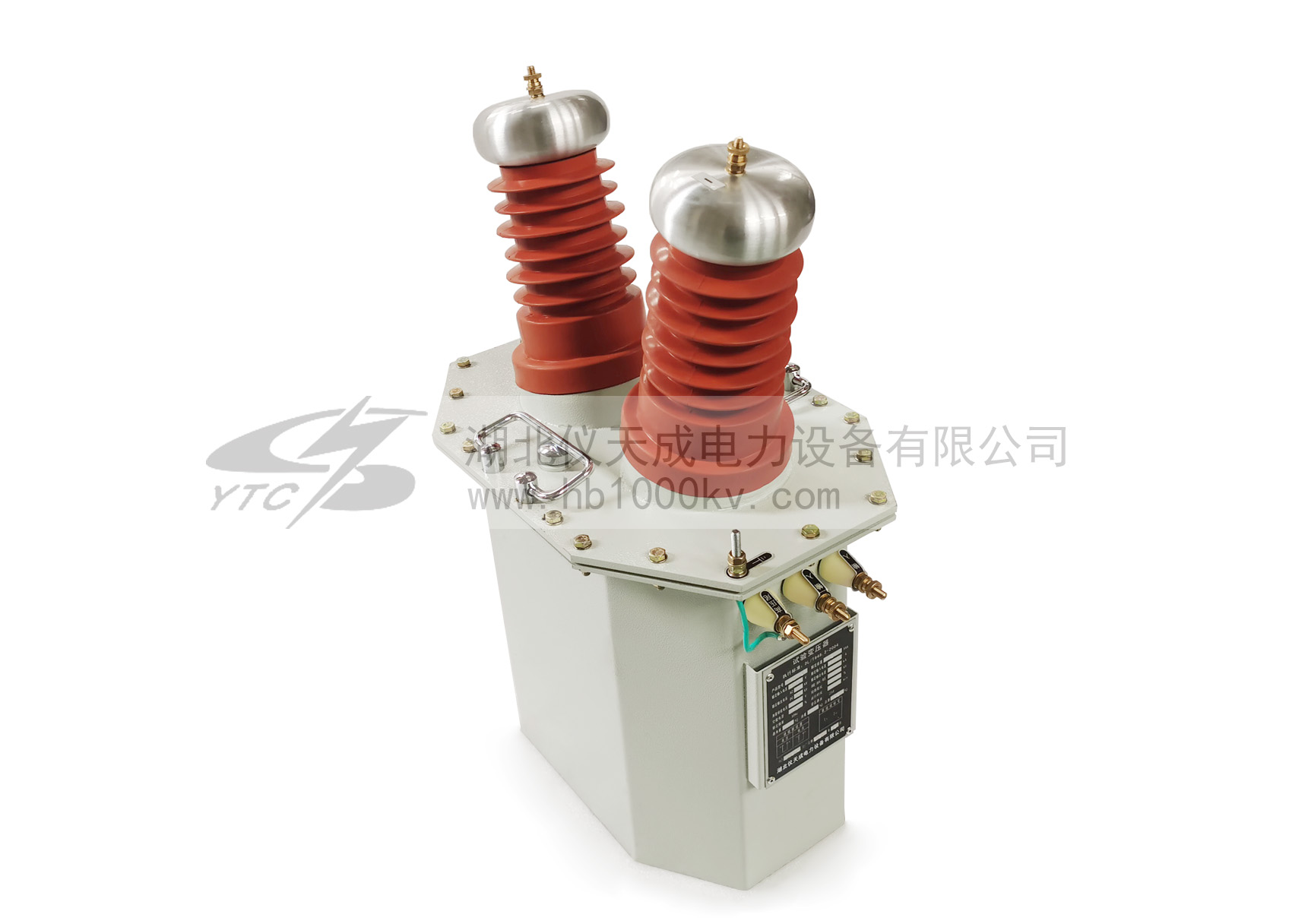

高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。通過調節控制箱（臺）內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。裝置由高壓試驗變壓器和控制箱（臺）組成，其中控制箱（臺）是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。

技術參數 TECHNICAL PARAMETERS

基本參數：

項目	技術參數
定電壓	AC 50~300kV、DC 70~210kV
額定電容量	1~400kVA
產品類別	交流、交直流、交流串激、交直流串激

不同規格參數:

規格型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	低壓輸入		變比(高/儀)	溫升℃(30分鐘)
規格型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	電壓(V)	電流(A)	變比(高/儀)	溫升℃(30分鐘)
YD-1.5/50	1.5	50	30	200	7.5	500	10
YD-3/50	3	50	60	200	15	500	10
YD-5/50	5	50	100	200	25	500	10
YD-10/50	10	50	200	200	50	500	10
YD-20/50	20	50	400	380	52.6	500	10
YD-30/50	30	50	600	380	79	500	10
YD-50/50	50	50	1000	380	132	500	10
YD-5/100	5	100	50	200	25	1000	10
YD-10/100	10	100	100	200	50	1000	10
YD-20/100	20	100	200	380	52.6	1000	10
YD-30/100	30	100	300	380	79	1000	10
YD-50/100	50	100	500	380	132	1000	10
YD-15/150	15	150	100	380	39.5	1500	10
YD-20/150	20	150	133	380	52.6	1500	10
YD-25/150	25	150	167	380	65.7	1500	10
YD-30/150	30	150	200	380	79	1500	10
YD-50/150	50	150	333	380	132	1500	10
YD-100/150	100	150	667	380	263	1500	10
YD-50/200	50	200	250	380	132	2000	10
YD-100/200	100	200	500	380	263	2000	10
YD-150/200	150	200	750	380	395	2000	10
YD-200/200	200	200	1000	380	526	2000	10
YD-300/200	300	200	1500	380	790	2000	10
YD-50/300	50	300	167	380	132	3000	10
YD-100/300	100	300	333	380	263	3000	10
YD-150/300	150	300	500	380	395	3000	10
YD-200/300	200	300	667	380	526	3000	10
YD-300/300	300	300	1000	380	790	3000	10

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
