產品詳情

YTC2088多功能電能表現場校驗儀

YTC2088多功能電能表現場校驗儀配備高精度、高線性度的現場校驗儀器，使儀器對各種參量的測量精度很高。
- 配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。
- 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC2088多功能電能表現場校驗儀配備高精度、高線性度的電壓互感器現場測試儀和電流互感器現場測試儀，使儀器對各種參量的測量精度很高，同時YTC2088多功能電能表現場校驗儀配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。

產品特征：
1、YTC2088多功能電能表現場校驗儀是集低壓校表和檢測電網中發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題為一體的高精度測試儀器。
2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。
3、準確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。
4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式。

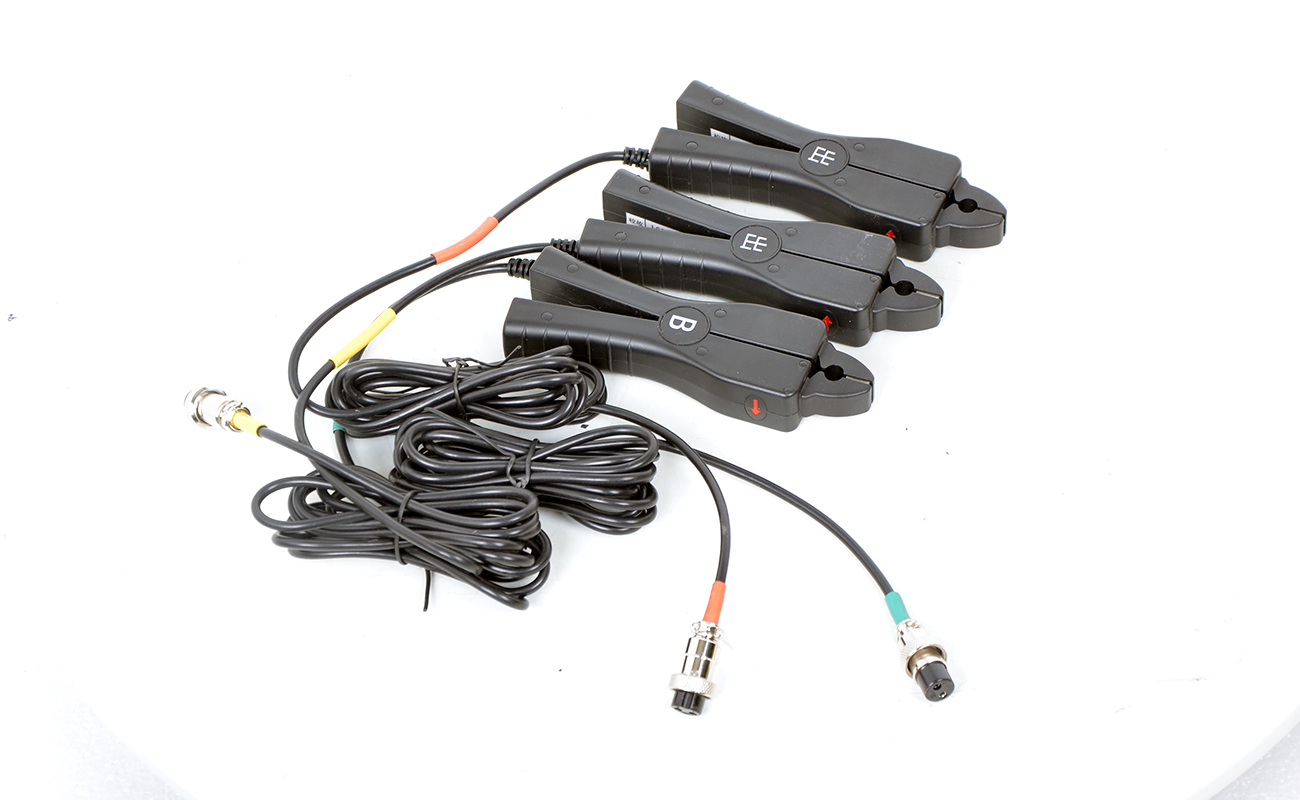

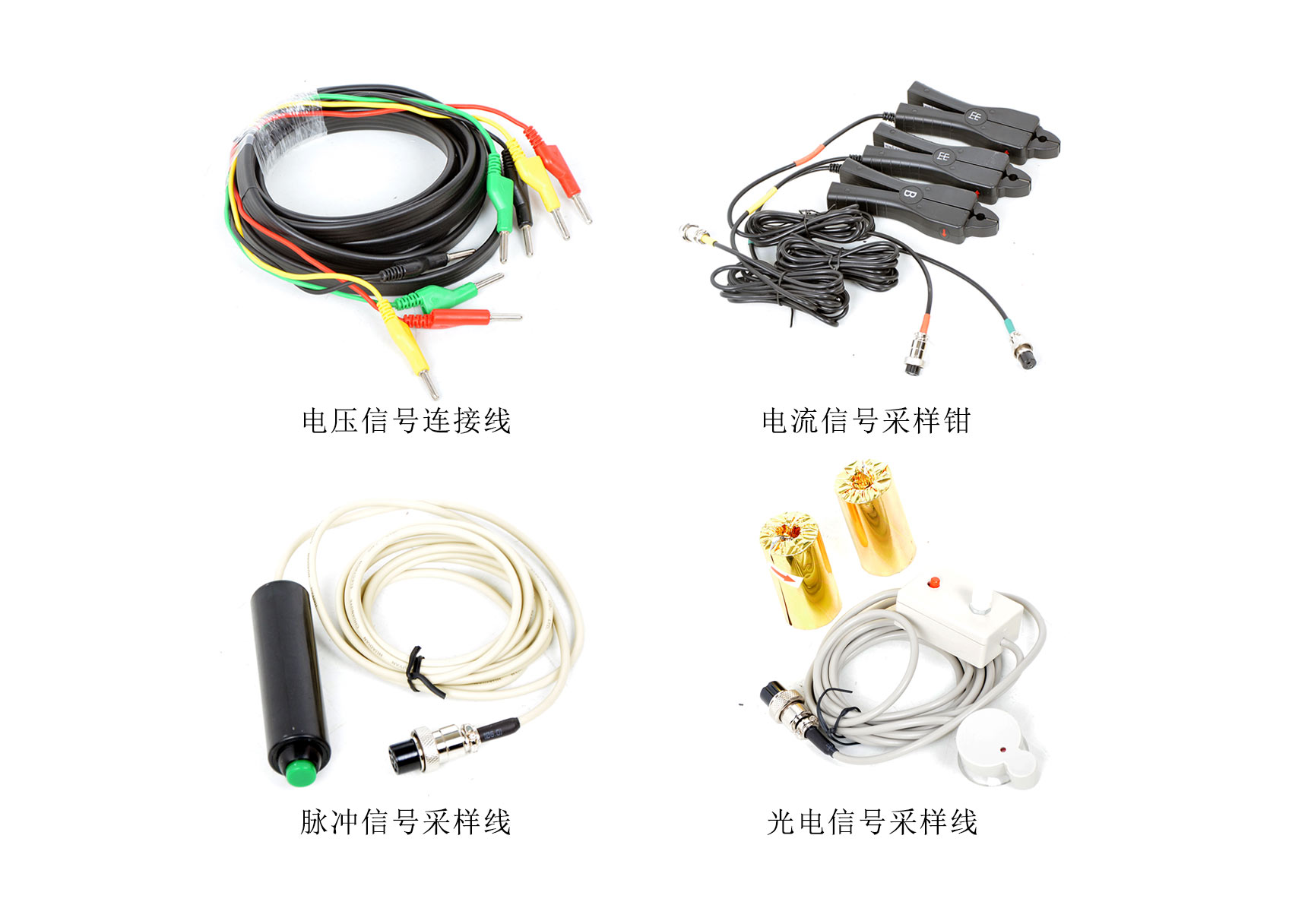

5、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。
6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。

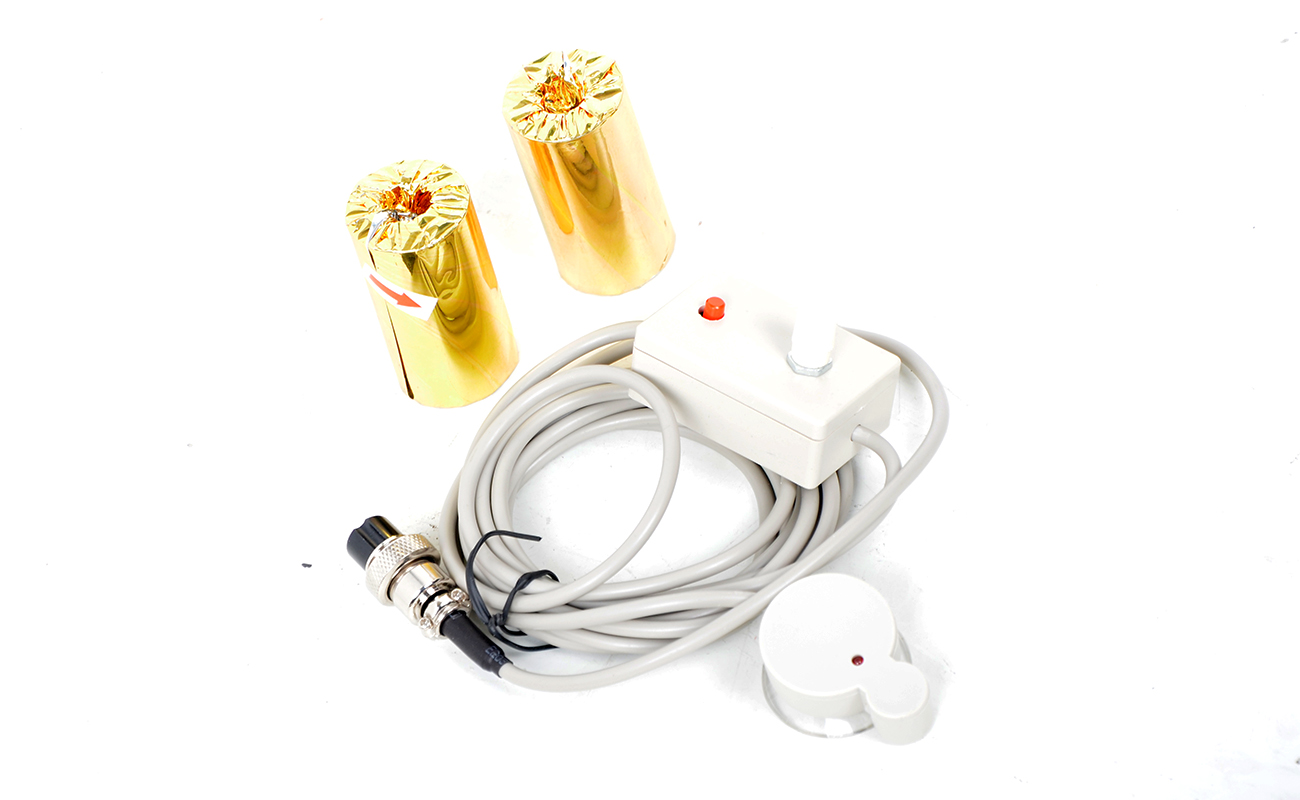

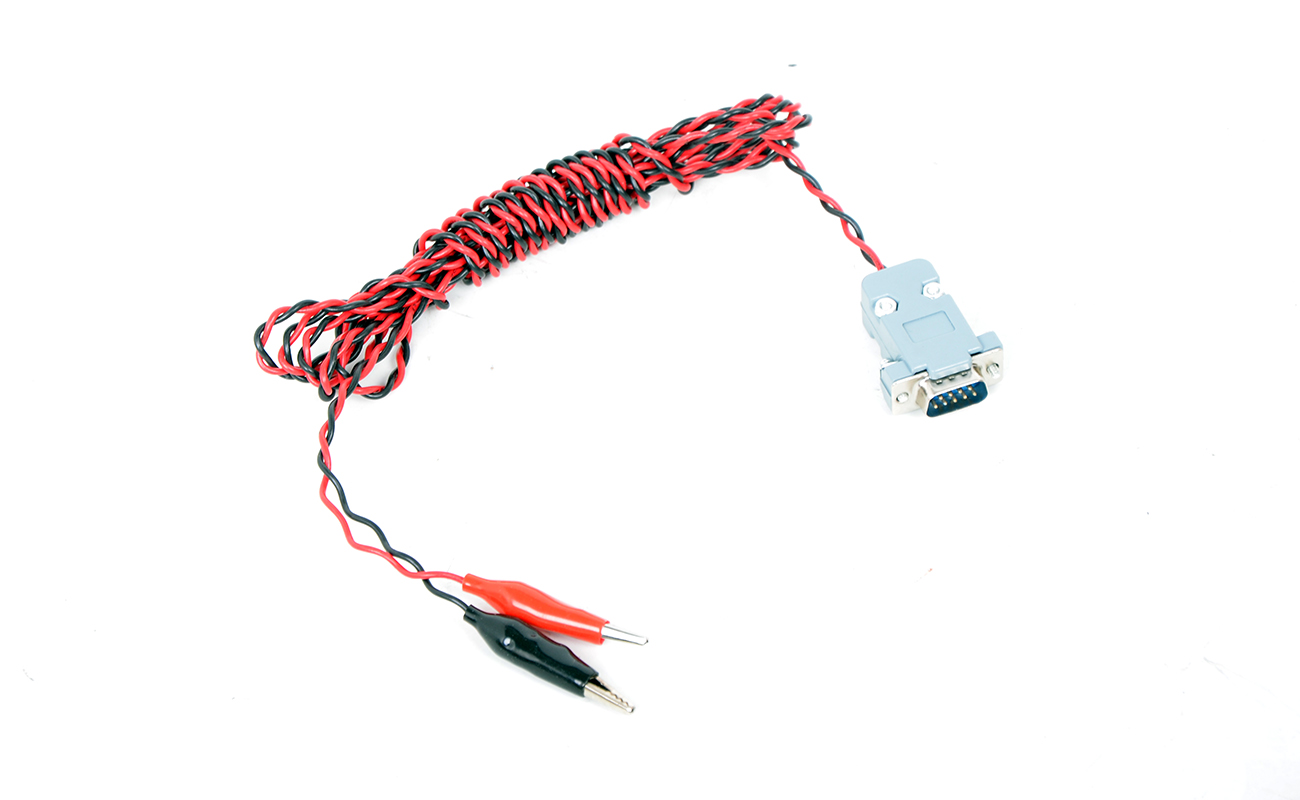

7、可采用光電、手動、脈沖等方式進行電能表校驗。
8、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
9、采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
10、YTC2088多功能電能表現場校驗儀體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

產品別稱：電能表校驗儀、電能表現場校驗儀、三相電能表現場校驗儀、三表校驗儀

技術參數 TECHNICAL PARAMETERS

項目	技術參數
輸入特性	電壓測量范圍	0~400V，57.7V、100V、220V、400V四檔自動切換量程
	電流測量范圍	0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）
	相角測量范圍	0~359.999°
	頻率測量范圍	45~55Hz
準確度	電壓	±0.05%（±0.1%）
	電流	±0.05%（±0.1%）（鉗形互感器±0.5%）
	有功功率	±0.05%（±0.1%）（鉗形互感器±0.5%）
	無功功率	±0.3%（±0.5%）（鉗形互感器±1.0%）
	有功電能	±0.05%（±0.1%）（鉗形互感器±0.5%）
	無功電能	±0.3%（±0.5%）（鉗形互感器±1.0%）
	頻率	±0.05%（±0.1%）
	相位	±0.2°
電能質量	基波電壓允許誤差	≤0.5％F.S.
	基波電流允許誤差	≤1％F.S.
	基波電壓和電流之間相位差的測量誤差	≤0.5°
	諧波電壓含有率測量誤差	≤0.1％
	諧波電流含有率測量誤差	≤0.2％
	三相電壓不平衡度誤差	≤0.2％
工作溫度	－10℃~ +40℃
重量	2Kg
體積	32cm×24cm×13cm

YTC2088多功能電能表現場校驗儀
