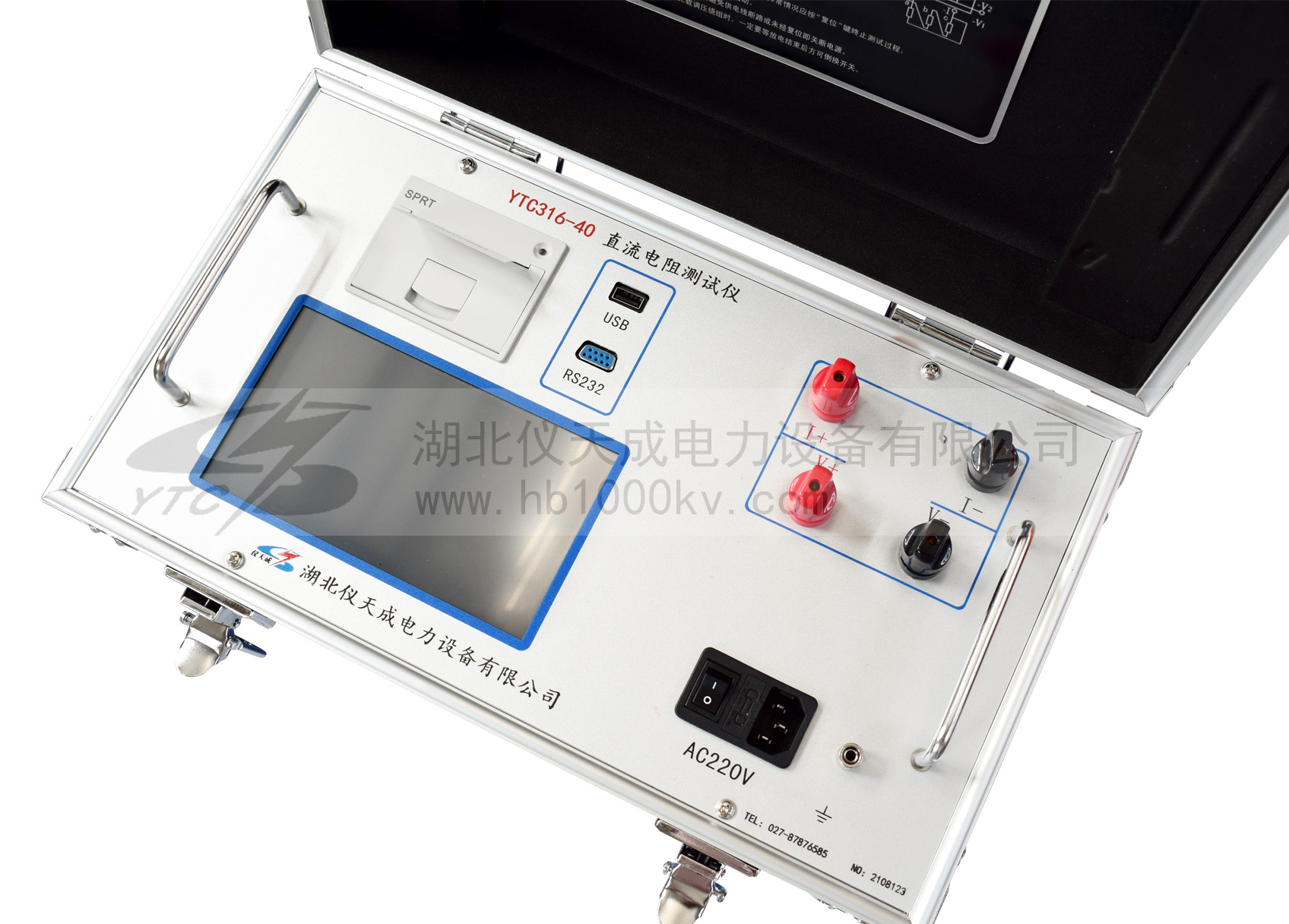

YTC316-40直流電阻測試儀

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。
為了滿足變壓器直流電阻快速測量的需要，我公司研制的YTC316-40直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

產品特征：
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、采用高頻開關電源技術，輸出電流大，適合大中型變壓器直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、采用立式機箱結構，便于現場使用。
7、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
8、點陣式液晶，中文菜單，打印輸出。

產品別稱：
直流電阻測試儀變壓器直阻測試儀直阻測量儀

技術參數 TECHNICAL PARAMETERS

項目	技術指標及參數	備注
測試電流	<20mA、2.5A、5A、10A、20A、40A
測量范圍	50μΩ～500mΩ （40A） 100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A）	準確度：±(0.2%+2字)
測量范圍	10Ω-20KΩ （<20mA）	準確度：±(0.5%+2字)
最小分辨率	0.1μΩ
顯示	液晶顯示器	電阻顯示有效數字為 4 位
數據存儲	1000組
工作環境	環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源	AC 220V±10V，50Hz±1 Hz	保險管 10A
最大功耗	1000W
外形尺寸	主機：405×230×355（mm）線箱：360×260×180（mm）
重量	主機15.1KG 線箱: 5.75KG
測試線長度	標配13米	長度可以定制
